Equipo inteligente de clasificación de polvo de precisión de doble accionamiento

Ventajas del producto

1. El material se divide en tres categorías: polvo grueso (>200 μm), polvo medio grueso (200 μm < d < 30 μm) y polvo fino (<30 μm). Las zonas de clasificación primaria y secundaria separan previamente las partículas gruesas del polvo mezclado, eliminando la interferencia de las partículas gruesas. Esto da como resultado una alta precisión de clasificación y una eficiencia de separación superior al 80%.
2. Estructura avanzada y racional

Esto permite amplias variaciones en el volumen de aire de separación, la salida y la velocidad de alimentación sin afectar la eficiencia de separación, lo que da como resultado un rendimiento de clasificación altamente estable.

3. Principio de clasificación avanzada

Combinando múltiples principios de separación, todo el campo de flujo se optimiza utilizando métodos de análisis aerodinámico. El campo de flujo de aire uniforme y estable resultante en la superficie de los anillos de separación: el error relativo en la velocidad del flujo de aire en cualquier punto es <5%.

La resistencia del equipo se reduce significativamente, lo que se traduce en importantes ahorros de energía.

4. El clasificador utiliza una regulación de velocidad continua.

La finura se puede ajustar arbitrariamente, lo que garantiza una alta sensibilidad y confiabilidad.

5. Se han optimizado las dimensiones espaciales de las zonas de separación y elevación. Su estructura compacta y su pequeño tamaño lo hacen adecuado para sistemas de molienda de circuito cerrado compuestos por cualquier equipo de molienda. Es adecuado para conversiones de molinos de circuito abierto, molinos de circuito único y molinos de circuito doble, especialmente para sistemas de molienda semifinal y final con prensas de rodillos.
6. Vida útil duradera y duradera del equipo.

Los altamente susceptibles al desgaste, incluida la cámara de selección de polvo, el ciclón, el cuerno de caracol, las paletas guía de aire y el rotor, están hechos de materiales resistentes al desgaste o tratados con procesos antidesgaste, lo que extiende eficazmente su vida útil.

7. El nuevo diseño del sello del cojinete inferior del eje principal elimina eficazmente dos problemas importantes: la entrada de polvo y las fugas de lubricante, extendiendo efectivamente la vida útil del cojinete inferior.
8. La transmisión de doble accionamiento y la estructura de doble jaula garantizan una clasificación de materiales más precisa.

Principio de funcionamiento

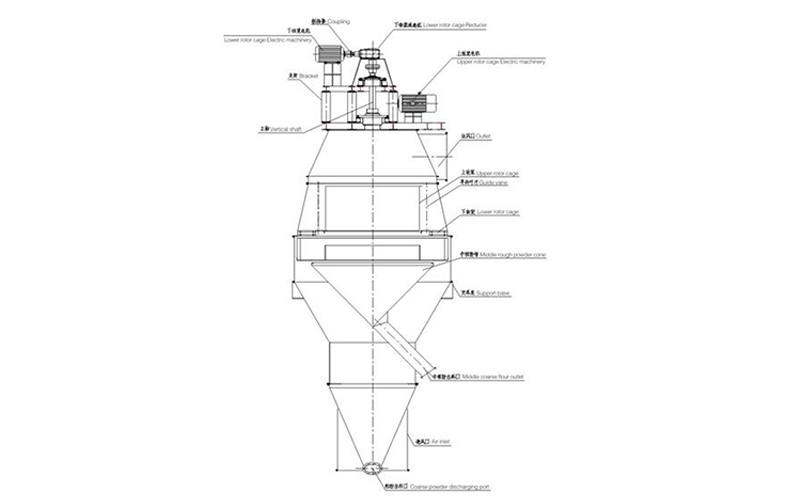

Después de ser fragmentado y clasificado por el clasificador de polvo tipo V, el material sigue el flujo de aire hacia el área de selección de polvo inferior del equipo inteligente de clasificación de precisión de polvo de doble accionamiento. Después de ser clasificadas por la jaula giratoria inferior, las partículas gruesas con d ≥ 0,2 mm (tamaño de partícula ajustable) se clasifican primero y se devuelven al recipiente de pesaje a través del tubo de descarga. Los materiales con d < 0,2 mm continúan aumentando con el flujo de aire a través del dispositivo de jaula giratoria inferior y entran en el área de selección de polvo superior, donde son clasificados aún más por las paletas guía y el rotor de la jaula superior. El proceso de clasificación superior logra principalmente una clasificación efectiva basada en el equilibrio entre la fuerza centrífuga y la resistencia del aire (fuerza de Stokes). Cuando el rotor de jaula, compuesto por palas verticales en el equipo inteligente de clasificación de precisión de polvo de doble accionamiento, gira, la diferencia de presión entre el interior y el exterior del rotor se mantiene en un valor constante en toda el área de selección de polvo, asegurando así un flujo de aire estable y uniforme y creando excelentes condiciones para una selección precisa del polvo. A cada partícula del material se le da la oportunidad de clasificarse repetidamente de arriba a abajo. Además, se llevan a cabo múltiples procesos de clasificación bajo el equilibrio preciso de la fuerza centrífuga y la resistencia del aire horizontal. El polvo medio grueso con un tamaño de partícula de 0,032 mm≤d≤0,2 mm (ajustable) ingresa al molino de bolas a través del cono de polvo medio grueso; el polvo fino con un tamaño de partícula de d≤0,032 mm (ajustable) pasa a través de la jaula giratoria superior y se descarga junto con el flujo de aire. Es recogido por el dispositivo colector y luego ingresa al sistema de productos de cemento.

Especificaciones técnicas
